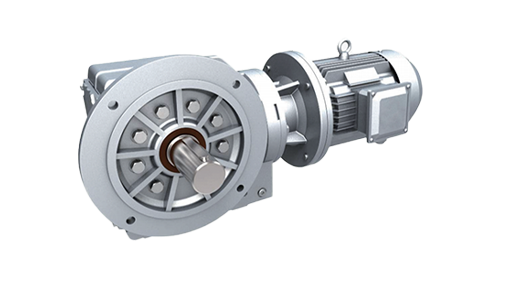

KF型斜齿轮-螺旋锥齿轮减速机

K 系列斜齿轮 - 螺旋锥齿轮减速机（又称 K 系列直角减速机）是工业传动领域的主流硬齿面减速机，核心优势是90° 直角传动、大扭矩、高效率、结构紧凑，广泛适配各类需要垂直换向、重载减速的设备。

一、产品概述

K 系列采用斜齿轮 + 螺旋锥齿轮组合传动（2 级 / 3 级），实现输入轴与输出轴垂直布置，兼具斜齿轮的平稳高效与螺旋锥齿轮的大承载能力，是替代蜗轮蜗杆减速机的高效方案。

二、核心结构与传动原理

传动级：输入端斜齿轮级 + 螺旋锥齿轮换向级 + 输出端斜齿轮级（3 级）；小规格为 2 级设计。

核心部件：

齿轮：20CrMnTi 等优质合金钢，渗碳淬火 + 精密磨齿，齿面硬度 HRC58-62，精度达 6 级。

箱体：高刚性铸铁（大规格）/ 铝合金（小规格），加强筋设计，抗冲击、耐振动。

轴承 / 密封：重载轴承 + 优质骨架油封，保障长寿命与密封性。

原理：电机动力经斜齿轮初步减速，再由螺旋锥齿轮实现 90° 换向与二次减速，最终由输出轴平稳输出大扭矩。

三、核心性能特点

直角传动，空间友好：输入输出垂直，结构紧凑，节省安装空间，适配空间受限场景。

重载高效：硬齿面承载强，额定扭矩最高达50,000 Nm，单机效率94%-98%，比蜗轮蜗杆节能 15% 以上。

速比范围广：基本型速比5.36~197.37，与 R 系列组合可至32625，满足低速大扭矩需求。

运行平稳低噪：齿轮啮合精度高、重叠系数大，振动小、噪音低（≤65dB）。

模块化设计：多规格、多安装 / 输出形式，可灵活匹配各类电机与工况。

耐用可靠：齿轮耐磨、箱体刚性强，维护周期长，适应恶劣工况。

四、主要规格与参数（通用版）

功率范围：0.18~200 kW

输出扭矩：200~50,000 Nm

速比范围：基本型 5.36~197.37；组合型可达 32625

安装形式：底脚安装（K）、法兰安装（KF）、轴装式（KA/KAF）、扭力臂安装等

输出轴：实心轴、空心轴（键槽 / 锁紧盘 / 花键）

常用型号：K37、K47、K57、K67、K77、K87、K97、K107、K127、K157、K167、K187 等

五、典型应用行业

输送设备：皮带机、刮板机、螺旋输送机、斗式提升机

环保设备：关风机、除尘器、搅拌设备、污泥处理

轻工 / 食品：包装机械、混合机、挤出机、食品输送线

冶金 / 矿山：破碎机、筛分设备、给料机

建材 / 化工：搅拌釜、反应釜、粉体输送、造粒设备

其他：起重机械、纺织设备、印刷机械、自动化生产线

六、选型与配置要点

确定工况：电机功率、输出转速 / 扭矩、安装空间、环境温度 / 粉尘 / 腐蚀等级。

选型步骤：按扭矩→速比→功率→安装形式→输出轴型依次确定型号。

可选配置：变频电机、防爆电机、制动电机、逆止器、温控 / 加热装置、特殊密封、非标法兰 / 轴径。
